簡介

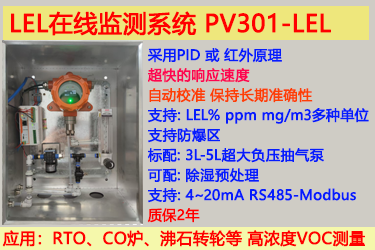

? ? ? ? PV301-LEL主要采用超快響應的紅外傳感器，響應非常迅速（請看視頻），無需清潔傳感器?？膳渥詣有始夹g實現長期準確性，可選配工作在防爆區下，科學的設計讓其變的更加可靠。重點解決：?傳統LEL監測系統 響應慢、準確性差、需要清潔PID紫外燈、壽命短等等問題。
主要用于：
- 監控RTO和RCO的入口VOC濃度、脫附時的VOC濃度，評估是否有燃爆風險。
- 噴涂、涂裝車間、VOC原料儲存?zhèn)}庫是否有燃爆風險。
不適用于：

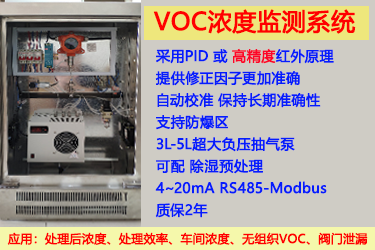

- 想測量出200ppm 200毫克以內的濃度。測量低濃度請用我們的《VOC濃度在線監測系統》。
- 要求響應時間T90小于3秒。我們對參數不做任何夸大宣傳，我們用機柜的響應時間T90時間進行描述。《闡述LEL響應時間》
采購型號
提示: 根據功能需求，點擊對應的型號可以查看詳細參數。
- 除濕預處理：如果前端有水噴淋、酸洗堿洗，那么需要選擇帶除濕預處理的。偶爾會出現幾顆水珠，可以不用考慮，我們的結構能將偶爾出現的水汽通過排氣通道排出。偶爾是指（不超過15秒）。
- 自動校準：因為我們的紅外傳感器每月漂移很低，所以大部分客戶不需要配自動校準，配一瓶1800元的標氣，建議大約4~8周做一次零點和標氣校準即可。對于準確性要求嚴格、可靠性要求高的客戶和環境惡劣的客戶，可以考慮配自動校準功能。
- 防爆區：如果是防爆區，才有必要選擇，防爆區要求提供壓縮氣體。
| LEL在線監測系統 | |||
|---|---|---|---|
| 功能類型 | 價格 | 非防爆區 | 防爆區 |
| 標準紅外 | 經濟 | PV301-LEL-IRS | PV301-LEL-IRS-EX |
| 標準紅外+除濕預處理 | 中等偏下 | PV301-LEL-IRS-CW | PV301-LEL-IRS-CW-EX |
| 標準紅外+自動校準 | 中等 | PV301-LEL-IRS-AC | PV301-LEL-IRS-AC-EX |
| 標準紅外+除濕預處理+自動校準 | 高 | PV301-LEL-IRS-CW-AC | PV301-LEL-IRS-CW-AC-EX |
質保期：除管路、接頭、過濾芯外，其他部件質保2年。
如果計劃購買,請選擇好型號后，復制并填寫下列信息,通過微信發給我們: 15387513086 (微信同號)
意向型號：
現場氣體類型：
濃度范圍：0-100%LEL
溫度：常溫 120℃ ?220℃
濕度：有水噴淋
安裝位置：
顆粒物：無
可靠性：想節約成本| 配標氣人工校準| 配自動校準
通訊方式：4~20mA購買前須知
- 本系統提升了系統可靠性，但是還依賴使用者定期的巡視和維保。
- 本系統以出廠日開始計算質保時間。
- 默認報價不包含現場安裝調試服務，提供24小時微信視頻技術支持。
- 如果因為進水導致的損壞，和在腐蝕氣體環境下，不在質保范圍內。
- 為延長系統壽命，在系統不需要工作時，盡量關閉其電源。如果有條件，關閉前最好讓系統抽15分鐘空氣。
設計背景
? ? ? ? 很多客戶知道我們?nèi)湛频氖殖諴V6001-VOC非常準確、好用、耐用，但不知道我們湖南日科有做在線監測。
? ? ? ? 實際我們從2015年就做了固定式儀表，3個代理商2017~2019年賣了大約5000多套。在這個階段，我們發現在線監測的可靠性會因為衰減和污染變的很差，維護量會比較多。所以我們從2021年起推出了自動校準系統，獲得客戶的贊美，但是PID傳感器始終還是需要清潔，紅外傳感器在低濃度下不容易測量出，而且容易漂移。
? ? ? ? 但是到2024年，我們找到紫外燈壽命24個月的PID，能檢出0.1ppm和1ppm的紅外傳感器，并推出全新代號的在線監測系統PV301系列。
優點
下面提到的一些問題，如果你不認可，或者買個儀表僅僅是做個樣子，完全沒有必要買中等價位的PV301系列，去淘寶買個幾百元到2000元的儀表隨便安裝一下即可。但如果你現場真的會有燃爆風險，請選擇我們的PV301系列。
| 傳統在線系統的缺陷 （可能這些問題您都沒有關注過） | PV301-LEL技術 | ||
| 1 | 準確性問題 | PID：未做修正。 紅外：甲烷校準的，測量其他氣體會有些偏大。 催化燃燒式：傳感器中毒、依賴氧氣含量、很多酯類醇類醚類無法感知等問題。 | PID：采用多點校準，提供修正系數讓測量更加準確。 紅外原理：提供線性修正，讓測量更加準確。 |
| 2 | 校準問題 | 賣家沒告訴我儀器需要校準，一年到頭都沒校準過。 客戶不會幫我校準，所以從沒校準過。 | 只要是測量儀器，它都會衰減，衰減速度有快慢，唯有使用標氣定期校正它才能保持準確性。特別是LEL這種系統，準確性要求非常高，我們都會建議客戶配上1800元的標氣，可以用2~3年。 如果你的客戶不愿意幫你頻繁校準，可以選配PV301的自動校準技術，儀表會根據你設定的校準周期，自動控制打開和關閉標氣的閥門，實現自動校準。校準期間儀表使用最后一次濃度輸出。什么時候校準可以由您的PLC控制電壓決定。 |
| 3 | 安裝方式問題 | 傳統方式：買塊儀表，直接安裝在管道上、安裝在噴涂車間、倉庫，覺得響應比較快。 這種經典手法對LEL系統而言，犯了嚴重錯誤。 任何氣體儀表都害怕：水汽、壓力，都需要校準零點和標氣點。那么你固定在管道里面，怎么解決這些問題？ 不考慮壓力帶來的波動，雖然可以提升響應速度，但是儀表不需要1周，準確性嚴重下降，又有何意義呢？ | 我們采用抽氣泵，將氣體抽過來檢測。
|
| 4 | 響應太慢 | 廠家標稱2-5秒響應。但是似乎沒有那么快？ | ? ? ? 我們告訴您：儀表響應時間、T90響應時間，整套系統的響應時間，他們3個有很大差異。 ? ? ?整套系統的響應時間是指氣體到達機柜外，經過過濾器、抽氣泵、除濕器、流量計后到達儀表所花費的時間。 ? ? ?通常如果濕度不大，我們可以不配除濕器，可以提高響應速度?？梢赃x擇大流量的抽氣泵提升濕度。 ? ? ? 以上都是基礎技術，但是儀表的響應濕度就是核心技術了。我們的PID和紅外其響應速度均是行業領先。 請看視頻。 |
| 5 | 防爆區除濕問題 | 現場是防爆區，在線沒有除濕器，但是被測氣體濕度很大，設備很容易進水損壞 | 我見過很多防爆區的LEL監測系統，由于電子冷凝除濕器是非本安的，也不能用蠕動泵，于是給客戶安裝一個濾水器。 這個濾水器只能過濾部分水顆粒物，實際濕度可能依然有90%RH。最致命的問題是會延長10~20秒的T90響應時間。 PV301具有可工作在防爆區的除濕器，讓您不用擔心濕度大的問題。 |
| 6 | PID無法測量的氣體類型 | 此前買的PID無法測量：甲醇、甲醛、氯甲烷、氯乙烷、乙腈、丙烯腈、甲烷、乙烷、丙烷等等氣體。 賣家也未告知，導致買了個廢品。 | ? ? ?這類氣體PID對其響應很微弱，必須使用紅外原理測量。 ? ? ? 我們的專業度就會詢問你現場氣體類型，以便于我們判斷用PID還是紅外原理。 |
| 7 | PID很容易被污染 | 現場的氣體非常容易污染紫外燈，經常需要清潔紫外燈，但是現場維護挺困難 | 我們3種技術解決此問題：
|
| 8 | 紅外無法測量低濃度 | 現場濃度就200-1000毫克以內，買的紅外無法測量出。 雖然對于LEL測量沒關系，但是采樣數據總是顯示為0讓，客戶覺得系統似乎沒有在工作。 | 我們有兩種紅外傳感器： 小尺寸的紅外：量程5萬ppm，最低檢出20-50ppm。 長光紅外：量程5萬ppm，最低檢出1~5ppm。 |
| 9 | 紅外漂移問題 | 不管是紅外還是催化燃燒式，它們相對于PID儀器來說，零點容易漂移。 正漂移：即使你把煙囪管拔了抽空氣30分鐘空氣，其可能還是顯示幾千毫克。 負漂移：濃度只有3000毫克以內，你會發現測量沒有濃度值。因為它在內部時和負數狀態，只是沒顯示給您。 | PV301可以選配自動校準技術，實現自動校準零點和標氣點，從而保持長期準確性。傳感器的抗?jié)穸刃阅芊浅?yōu)異，還可以搭配除濕器減少零漂。 |
| 10 | 質保壽命問題 | 買了后，過了幾個月再安裝，然后發現有問題，已經過質保了。 | PV301提供2年質保期。 |
| 11 | 配件更換問題 | 設備什么時候換了什么配件沒有記錄，很混亂 | PV301采用新機制，在機柜內掛了維護手冊和筆，方便記錄更換內容。如果發現更換的配件損壞了并且在質保內，可以找我們維修。避免設備運行1、2年后，管理混亂問題。 |
| 12 | 排水口結冰堵塞 | 排水口結冰堵塞，導致水進入傳感器，然后損壞了 | 有很多監測系統無法工作在北方城市，因為排水口可能會結冰。 對于可能會冰凍的區域，PV301提供防爆區的加熱器。 |
選配功能
| 功能選擇 | 描述 |
| 傳感器類型和量程 | 【長光紅外】: ?量程0-50000ppm 或 100%LEL， 分辨率10ppm, 最低檢出10ppm。響應時間: T90<5秒。 【普通紅外】：量程: 0-100%LEL，分辨率0.1%LEL，最低檢出限100ppm，0.1%LEL。 【PID光離子】：量程0-20000毫克，最低檢出0.1毫克。 |
| 模擬量輸出 | 4~20mA 和 0-10V輸出 |
| 數字通訊 | RS485 RS232 ZIGBEE 無線電波等 Modbus RTU協議 |
| 云監控 | 可以通過手機和電腦連接互聯網監控和存儲儀表的濃度數據（可存儲1年） 可以通過遠程控制儀表（執行自動校準或者開啟工作模式） |
| 聯動輸出 | 2路繼電器(一級 二級) |
| 聲光報警器 | 如果超過閥值設定,聯通聲光報警器 |
| 防爆 | 內部所有電器部件均有本安或隔爆認證。 |
| 除濕預處理 | 有效的除掉水汽，保證準確性和壽命 |
| 校準 | 人工校準：人工打開標氣進行量程校準，拔掉氣管進行零點校準。 自動校準：自動打開標氣進行量程校準，自動打開空氣管路進行零點校準。 |
| 自動清潔 | 可以清潔傳感器內壁，保持靈敏和準確性，延長壽命。 |
| 間歇工作 | 可以設定多少分鐘保持電源關閉延長壽命 然后工作多少分鐘輸出結果 清潔管路中的殘留多少分鐘 |
| 維護登記冊 | 通過這個登記冊，您能了解到您的設備什么和時間換過配件。 |
| 名稱和型號 | 技術參數 | 圖片 |
| PV301-IR5W | 原理: 紅外 量程: 0-100%LEL 分辨率0.1%LEL 響應: 儀表響應時間≤3秒. 機柜響應時間≤6秒. 信號: 4~20mA or 485可選 單位: %LEL (可選其他) 機箱: 不銹鋼透窗防雨箱 采樣: 電動抽氣泵, 3~5L/min 流量計: 0-1L/min流量計 接口: φ6mm快插 或 卡套 供電要求: 24V 10W | |
| PV301-IR5W-EX | 原理: 紅外 量程: 0-100%LEL 分辨率0.1%LEL 響應: 儀表響應時間≤3秒. 機柜響應時間≤6秒. 信號: 4~20mA or 485可選 單位: %LEL (可選其他) 機箱: 不銹鋼透窗防雨箱 采樣: 射流泵 要求壓縮器0.1MPa 流量計: 0-1L/min流量計 接口: φ6mm快插 或 卡套 供電: 24V 10W | |
| PV301-IR5W-CW | 原理: 紅外 量程: 0-100%LEL 分辨率0.1%LEL 響應: 儀表響應時間≤3秒. 機柜響應時間≤6秒. 信號: 4~20mA or 485可選 單位: %LEL (可選其他) 機箱: 不銹鋼透窗防雨箱 采樣: 電動抽氣泵, 3~5L/min 除濕: 電子冷凝器 流量計: 0-1L/min流量計 接口: φ6mm快插 或 卡套 開關電源: 明緯 供電: 220V | |
| PV301-IR5W-CW-EX | 原理: 紅外 量程: 0-100%LEL 分辨率0.1%LEL 響應: 儀表響應時間≤3秒. 機柜響應時間≤6秒. 信號: 4~20mA or 485可選 單位: %LEL (可選其他) 機箱: 不銹鋼透窗防雨箱 采樣: 射流泵 要求壓縮器0.1MPa 除濕: 渦旋除濕器 要求壓縮氣0.3~0.6Mpa 流量計: 0-1L/min流量計 接口: φ6mm快插 或 卡套 供電: 24V 10W | |
| PV301-IR5W-AC | 原理: 紅外 量程: 0-100%LEL 分辨率0.1%LEL 響應: 儀表響應時間≤3秒. 機柜響應時間≤6秒. 信號: 4~20mA or 485可選 單位: %LEL (可選其他) 機箱: 不銹鋼透窗防雨箱 采樣: 電動抽氣泵, 3~5L/min 流量計: 0-1L/min流量計 接口: φ6mm快插 或 卡套 供電要求: 24V 10W 校準: 自動校準 帶標氣 | |
| PV301-IR5W-AC-EX | 原理: 紅外 量程: 0-100%LEL 分辨率0.1%LEL 響應: 儀表響應時間≤3秒. 機柜響應時間≤6秒. 信號: 4~20mA or 485可選 單位: %LEL (可選其他) 機箱: 不銹鋼透窗防雨箱 采樣: 射流泵 要求壓縮器0.1MPa 流量計: 0-1L/min流量計 接口: φ6mm快插 或 卡套 供電: 24V 10W 校準: 自動校準 帶標氣 | |
| PV301-IR5W-CW-AC | 原理: 紅外 量程: 0-100%LEL 分辨率0.1%LEL 響應: 儀表響應時間≤3秒. 機柜響應時間≤6秒. 信號: 4~20mA or 485可選 單位: %LEL (可選其他) 機箱: 不銹鋼透窗防雨箱 采樣: 電動抽氣泵, 3~5L/min 除濕: 電子冷凝器 流量計: 0-1L/min流量計 接口: φ6mm快插 或 卡套 開關電源: 明緯 供電: 220V 校準: 自動校準 帶標氣 | |
| PV301-IR5W-CW-AC-EX | 原理: 紅外 量程: 0-100%LEL 分辨率0.1%LEL 響應: 儀表響應時間≤3秒. 機柜響應時間≤6秒. 信號: 4~20mA or 485可選 單位: %LEL (可選其他) 機箱: 不銹鋼透窗防雨箱 采樣: 射流泵 要求壓縮器0.1MPa 除濕: 渦旋除濕器 要求壓縮氣0.3~0.6Mpa 流量計: 0-1L/min流量計 接口: φ6mm快插 或 卡套 供電: 24V 10W 校準: 自動校準 帶標氣 |
應用案例
- 環保公司想監控RTO入口，化工廢氣，前端有水噴淋做回收，氣體有很大的燃爆風險，防爆區。
---我們此時搭配了紅外檢測原理，做了防爆區的除濕預處理，配了自動校準系統，提升了系統整體可靠性。
- 想監控脫附濃度，如果濃度太高補空氣，濕度環境僅空氣濕度。
---我們選擇紅外原理，配一瓶標氣，用戶每2個月校準一次。
- 某公司涂裝車間發生燃爆，而之前的監控儀表居然沒有給出濃度預警。
---去現場勘察，發現儀表很久沒有維護保養，且采用的是催化燃燒式原理，因為有硅油，可能中毒了失效了。
我們采用紅外方案，配上1個抽氣泵，將氣體從涂裝車間抽出來測量。這樣用戶可以定期抽空氣校準零點和標氣，以驗證儀器是好還是壞。同時提供一只備用傳感器，用于維修更換，不中斷檢測。
